1分钟快速了解fpc连接器抽屉式的上下接触结构和组成「轩业」

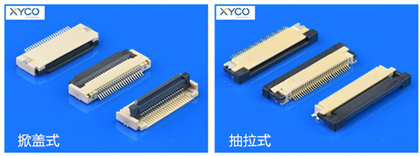

讲到fpc连接器的规格可谓是多种多样，结构上分为抽屉式上接触和下接触、掀盖式的前掀和后掀、立贴的左接触和右接触，还有间距：0.3mm、0.5mm、0.8mm、1.0mm、1.27mm等；另外还有高度：H1.0mm、H1.2mm、H1.5mm、H1.8mm、H2.0mm、H2.6mm、H3.0mm等区分。

今天要讲到的是抽屉式fpc连接器，你能区分上下接触的特征吗？

主要看金手指接触面的位置，首先把fpc连接器座子平贴在板子上，如果黑色的拉杆在下面部分而且金手指在上边，就是上接触；反之，如果黑色的拉杆在上面而金手指在下边，则为下接触。翻盖式的一般都是下接触，匹配使用的是FFC软排线。

抽屉式连接器的材质一般是由4个部分组成：

1.PIN针（材质：磷铜 C5191R-EH   表面处理：电镀镍底≥50u〞表面镀雾锡≥100u〞）

2.固定件（材质：磷铜 C5191R-EH   表面处理：电镀镍底≥50u〞表面镀雾锡≥100u）

3.塑胶本体（材质：热塑性塑料LCP  表面处理：颜色：本色 UL94V-0）

4.锁条（材质：热塑性塑料LCP  表面处理：颜色：本色 UL94V-0）
